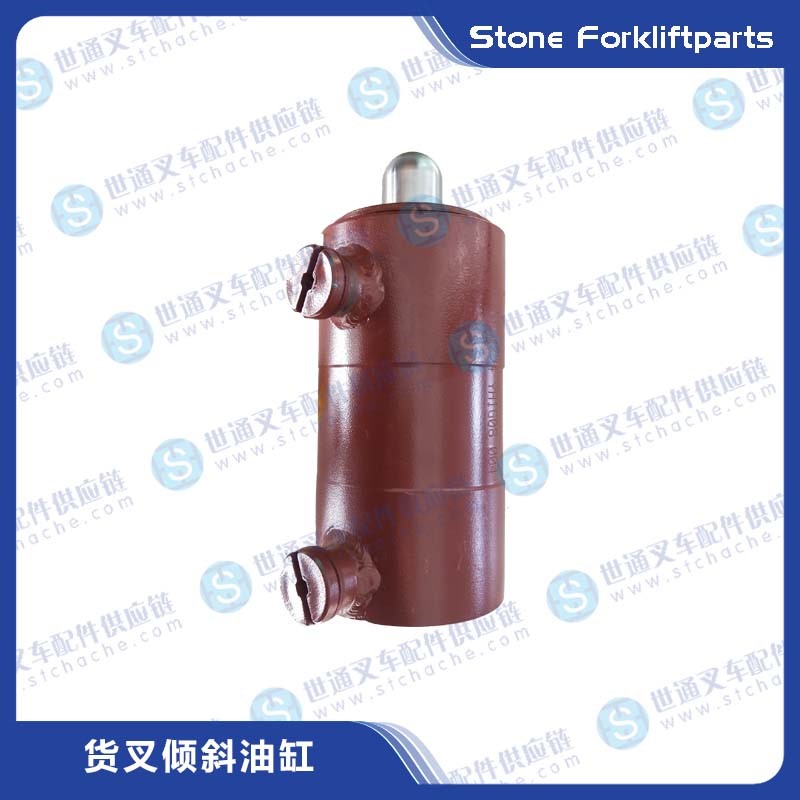

　　倾斜油缸的分解:

　　拆下油管接头，拧下倾斜油缸销轴螺钉，拔出销轴，从车上拿下油缸。将倾斜油缸固定在虎钳上，拧下螺钉，取出压盖，拆下弹性挡圈;通过耳环将活塞杆及附件从缸体上拨出。拔出开口销，拧上螺帽，拿下垫圈、Yx形密封圈、支撑环、活塞、导套、O形密封圈等。拆开止退垫片，松开螺帽，拧下耳环。

　　主要零件的检修:

　　缸体、活塞杆及活塞，其损坏形式、检修方法和要求与起升油缸要求基本相同。区别处是缸体与活塞的配合间隙为0.10～0.15mm，使用限度不大于0.2mm。否则，应更换活塞，沂磨油缸。倾斜油缸两端销套与销的配合间隙为0. 08～0.1mm，不得大于0.5mm。否则，应更换销套。

　　装复与调整:

　　装复按分解的相反顺序进行，注意事项与起升油缸相同。门架前倾角、后倾角检查调整时，叉车满载，门架垂直;将货叉升至离地500mm高度位置，关闭换向阀，将象限仪放在内门架切面上，记下角度读数。尔后，扳动换向阀，倾斜操纵杆，使之前倾到位。其角度变动值，即为前倾角，一般为6°。再向相反方向扳动操纵杆，使之后倾到位。其相对门架垂直位置的角度变动值为后倾角，一般为12°。若倾角过大过小，可通过转动活塞杆头部的耳环进行调整，然后用螺母固定紧，并用止退垫片锁住。
